По для Гармин страйк 4 плюс (Просматривает: 1)

[водокрут 1]

Доброго времени суток . Перелопатил большую часть форума в поисках ответа , где найти ПО для сего девайса .
На работе провел исследование что он посылает и что принимает . Перечитал кучу технических документов .
На просторах всемирной паутины скачивал и тестил разнообразные программы , все было в пустую до какого то момента .
Проведя анализ перелопаченой информации пришел к выводу что : Передача информации проходит по интерфейсу RS-232 с амплитудой 5 вольт .
На скорости :115200 бод . С кодировкой ASCII (американский протокол для передачи данных) . И вот в очередной раз в поисках программ набрел
на один из сайтов http://rrrcn.ru/ru/arcview-gis-dlya-ekologov4/10 , где была найдена утилита скачать от сюда .
Утилита умеет выгружать и загружать : точки ,треки ,глубины ,температуру воды , позиции по сетке . Как работать с утилитой описано на сайте . С другими эхолотами не тестировал .
Ниже приложу текстовой файл команд в протоколе ASCII для тех кто умеет писать программы . Текстовой файл был перехвачен программой перехватчиком COM порта при выгрузке эхолота . ДЛЯ ПОДКЛЮЧЕНИЯ ЭХОЛОТА К ПК ОБЯЗАТЕЛЬНО ИСПОЛЬЗОВАТЬ ИНТЕРФЕЙСНЫЙ ПЕРЕХОДНИК USB- RS232 .



[водокрут 1]

Дополнительная информация .



[водокрут 1]

При запуске утилиты (программы DNR GARMIN ) может выскакивать ошибка просто жмем продолжить много раз пока не установится соединение .



[Baikal38]

а не проще подключиться к Garmin HomePort, MapSource, BaseCamp и работать с точками, треками в протокле Garmin непосредственно на карте?



[vlasto1]

Гармин страйк 4 плюс ? Прямое подключение, без лазанья в потроха?



[VadimK60]

Гармин страйк 4 плюс ? Прямое подключение, без лазанья в потроха?

Да! И я об этом больше 2 лет назад писал. Как показала практика, чтоб народ обратил внимание, нужно было создать отдельную тему и оформить в ней первые 3 сообщения. ;-)

а не проще подключиться к Garmin HomePort, MapSource, BaseCamp и работать с точками, треками в протокле Garmin непосредственно на карте?

Проще, но есть один нюанс. Сейчас топикстартер нам о нём расскажет.

ДЛЯ ПОДКЛЮЧЕНИЯ ЭХОЛОТА К ПК ОБЯЗАТЕЛЬНО ИСПОЛЬЗОВАТЬ ИНТЕРФЕЙСНЫЙ ПЕРЕХОДНИК USB-RS232 .

Вредные советы ? На таком переходнике может быть плюс-минус 12В. Вы уверены, что электроника эхолота выдержит такие напряжения ?



[Baikal38]

Вредные советы ? На таком переходнике может быть плюс-минус 12В. Вы уверены, что электроника эхолота выдержит такие напряжения ?

Это что за адаптеры?
Обычные адаптеры RS-232 DB9 => USB на PL2303 или CH340
RS-422 наиболее распространен среди морской электроники RS+RS-TX+TX-GND



[водокрут 1]

а не проще подключиться к Garmin HomePort, MapSource, BaseCamp и работать с точками, треками в протокле Garmin непосредственно на карте?

Не получится прямого подключения .
5 вольт на проводах RS 232 смотрел осцилографом .
кодировка ASCII свой протокол , в цифровом анализаторе идет пачка 49 импульсов вначале . Пробовал подключать через переходник RS232-WIFI , пытался связать с АК .все тщетно .



[trebor]

Можете выложить фото самого эхолота и как вы его физически подключили к компу? Чего там куда подсоединять надо...

ДЛЯ ПОДКЛЮЧЕНИЯ ЭХОЛОТА К ПК ОБЯЗАТЕЛЬНО ИСПОЛЬЗОВАТЬ ИНТЕРФЕЙСНЫЙ ПЕРЕХОДНИК USB- RS232



[водокрут 1]

В разъем DB9 подключить в верхний ряд 2 контакт коричневый , 3 белый , 5 черный . Кабель питания штатный от эхолота . USB в комп , не забудьте установить драйвера для адаптера RS 232 .



[водокрут 1]

Добавлю перевод как пользоваться программой . В этом документе упоминается программа DNR GPS она не поддерживает передаче данных по RS232 только по USB .
DNR GARMIN работает по RS232 и USB и поддерживает получение информации по протоколу NMEA с GPS приемников . Обмен с эхолотом ведется как я уже говорил ранее по протоколу ASCII . В программе при неправильной настройке в конечных файлах таких как GPX могут быть ошибки с отображением информации ( открыть в блокноте файл GPX и отредактировать ) иногда требуется заменить кодировку на UTF-8. Примеры редактирования прикреплю ниже (одна с интернета для примера , вторая моя собранная из всяко разного ) .



[Macgot]

С кабелем как у автора темы (Gembird UAS111) у меня не заработало, всё-таки у эхолота TTL-уровни, но сигналы RX-TX инвертированы. Под руку попалась ещё советская К155ЛА3, два элемента которой были присобачены к китайскому модулю USB-RS232 TTL на PL2303HX в качестве инверторов. Все заработало, слил точки и трек, в точках трека обнаружились глубины, ну и не удержался, хоть и хреновый трек, но через Рифмастер прогнал.



[водокрут 1]

Доброго времени суток . А можно по подробней , слишком тема нужная . Что куда подключали ? Желательно фото . Спасибо.



[Macgot]

Что куда подключали что куда подключали ? Желательно фото.

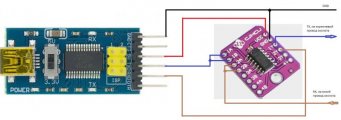

Приветствую! На фото адаптер на FT232RL, но в первый раз на даче подключался через адаптер на PL2303HX, на обоих работает, только нужно проинвертировать RX и TX. В белой изоленте тот самый инвертор на К155ЛА3.



[Macgot]

Любой китайский адаптер USB-RS232 TTL и платка 7400 с Алиэкспресс. 7400 это зарубежный аналог нашей К155ЛА3, могут быть варианты 74AС00, 74HC00 и др., это разные серии по быстродействию, всё подойдет.
